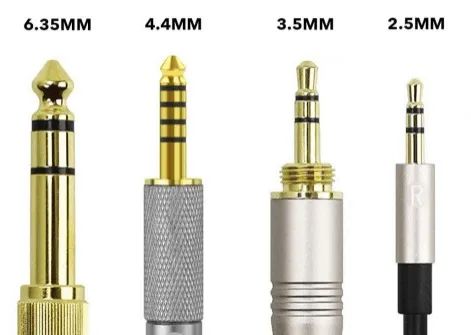

耳机插头常用的尺寸有2.5mm/4.4mm/3.5mm/6.5mm，耳机插头会出现在各种设备中，用途也不一样，常用于耳机、音频设备的模拟音频信号的连接和传输上，但也可以用于非音频信号设备的信号传输和控制中。例如手机上用的耳机插头，它可以将立体声频从手机转到耳机内的小喇叭里，将麦克风的单声道音频信号输入回手机，也能将耳机上的音量控制及播放/暂停信号送回手机。用于非音频设备的连接使用时，可以用作电源、控制信号等的传输和连接，具体看具体的设备定义，这里不做讨论。

        耳机插头上的导体接触环结构常用的有四种，二极式、三极式、四极式，以及五极式，其中五极式会比较少能见到。日常生活中使用的耳机、耳麦和耳塞，多是使用三段式和四段式的耳机插头。

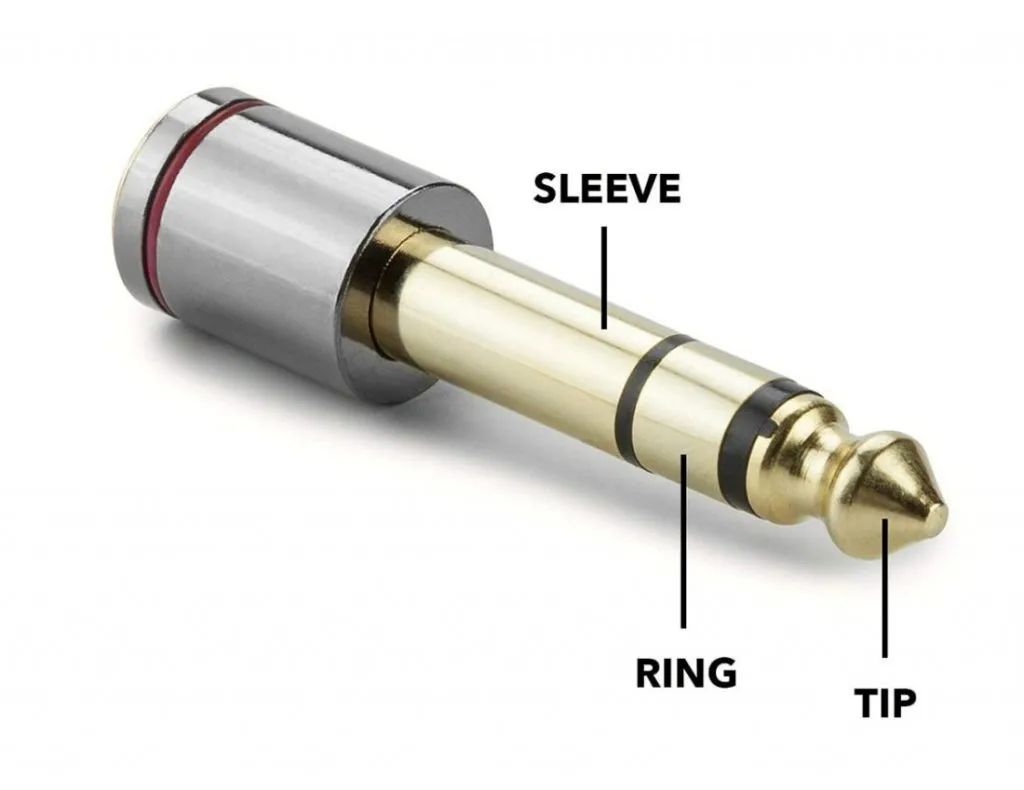

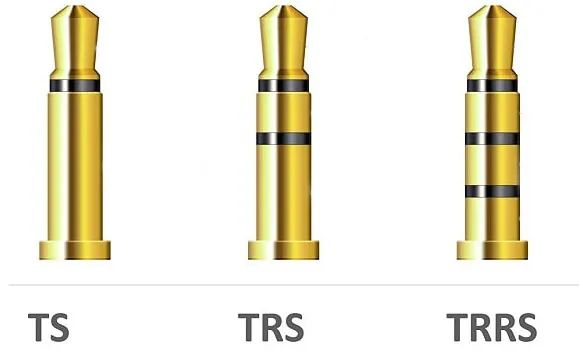

        耳机插头的导体接触环中至少会包括一个Tip（尖端）和一个Sleeve（套筒）。大于两段的，会多出相应数量的Ring（圆环）。所以也可以用环的数量去区分它们，分别会有TS/TRS/TRRS/TRRRS。

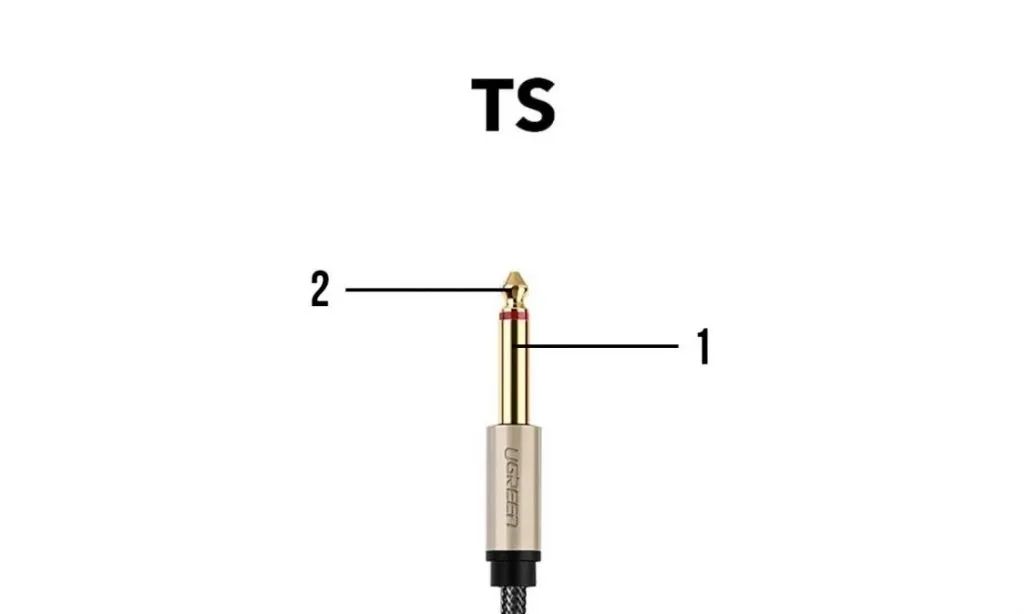

TS-二极式插头
引脚 功能
1 GND地
2 信号
        TS耳机插头只有两个电极，一个用于传输音频信号，另一个则是接地。作为音频传输使用时，线缆不适合过长，以免受到过多的干扰噪声。当不用于音频连接时，引脚定义则根据具体电路定义。
        常见使用于有线话筒、电吉它、电子乐器等的音频信号连接。

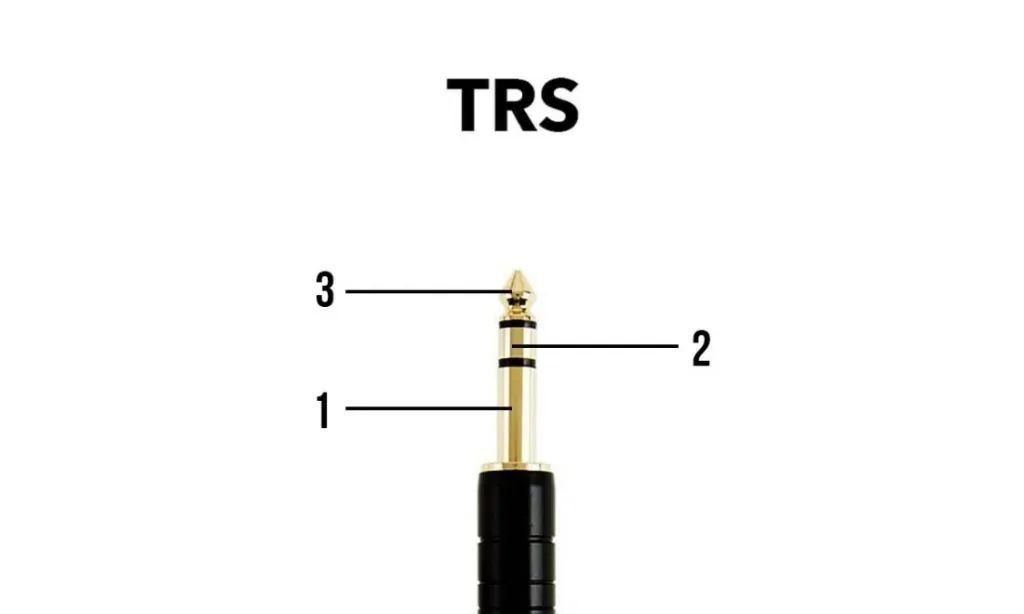

TRS-三极式插头
引脚 不平衡单声道 平衡单声道 不平衡立体声
1 GND地 GND地 GND地
2 可选（麦克风等） 信号- 右声道
3 信号 信号+ 左声道
TRS插头除了有一个Tip（尖端）和一个Sleeve（套筒）还比TS多了一个Ring（圆环），这使得它可以支持非平衡式的双声道信号或平衡式单声道信号。TRS是最常见的耳机插头，绝大部分双声道耳机都是使用它作为连接器。

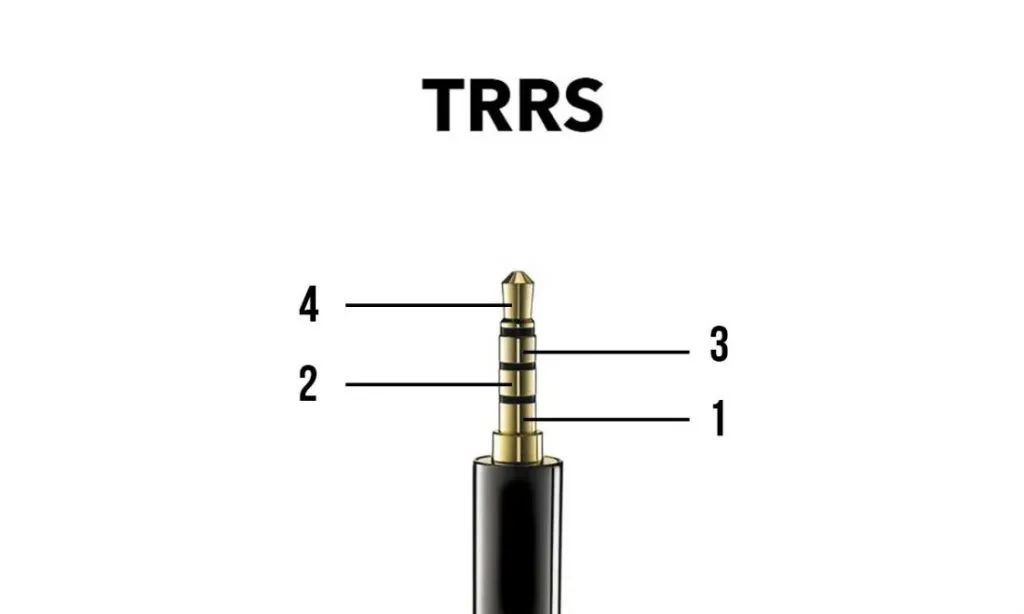

TRRS-四极式插头
引脚 CTIA标准 OMTP标准
1 MIC麦克风 GND地
2 GND地 MIC麦克风
3 右声道 右声道
4 左声道 左声道
TRRS有两个Ring，这使得它可以多承载一个信道。如今的数码移动设备，如手机、平板、游戏机广泛使用了它作为耳机连接器，除了提供双声道立体声外还可以接入MIC麦克风和接听键。常用的使用TRRS带麦克风的耳机中会有两种标准，CTIA和OMTP标准，其差别就是MIC和GND的引线是对调的。像苹果、三星等手机会遵循CTIA标准。这在购买耳机或制作TRRS的音频连接线时需要注意两种标准的差别，否则会导致设备无法正常使用。当然有些手机或设备是可以同时兼容两者。

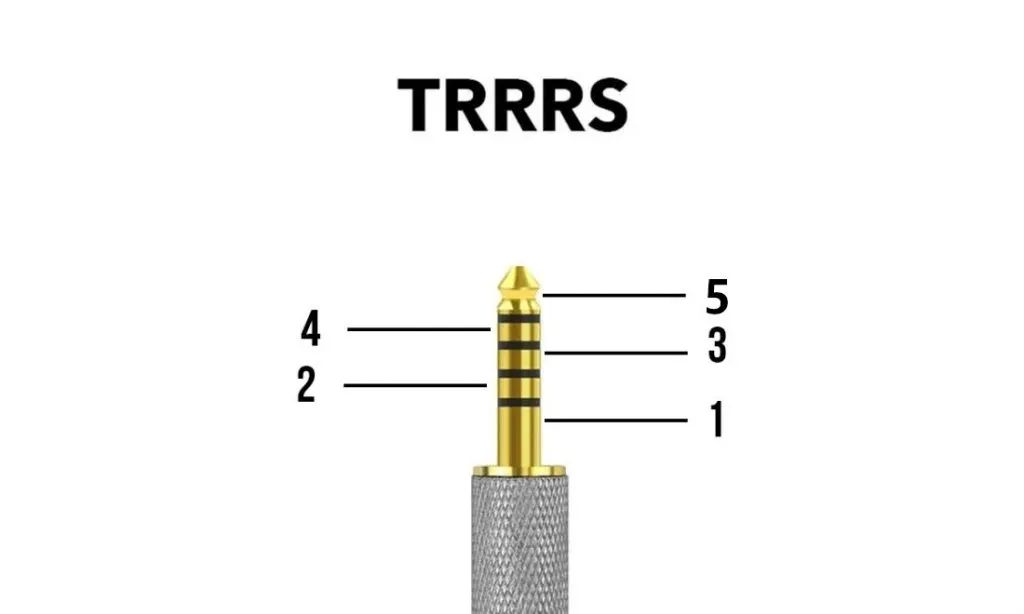

TRRRS-五极式插头
引脚 平衡立体声
1 GND
2 右声道-
3 右声道+
4 左声道-
5 左声道+
TRRRS有多达3个Ring，所以能用于支持平衡立体声信号。可以使用于需要平衡立体声信号的耳机或音频设备。同样也可以用于传输其它信号。
